O QUE É O PARA-RAIO?
O para-raio, também chamado de SPDA (Sistema de Proteção contra Descargas Atmosféricas), é um conjunto de componentes instalados no topo de edificações que intercepta raios e conduz sua descarga elétrica para o solo de forma segura.
Sabe o que isso significa? A Existência do para-raio protege a edificação contra a queda de raios, evitando que a descarga de energia destrua estruturas e equipamentos, provoque incêndios ou coloque vidas em risco.
A BRIGGS é especializada em manutenção e instalação de SPDA, contamos com uma equipe técnica que irá auxiliar em todo o processo, da implantação ao mantenimento.
COMO FUNCIONA UM PARA-RAIO?
Mas para que serve o para-raio? Em caso de chuvas com raio, o para-raio atrai a descarga elétrica, captando o raio pela haste e canalizando para um ambiente seguro. O sistema de proteção contra descargas atmosféricas é formado por diferentes produtos que trabalham juntos para captar e conduzir a energia do raio até o solo com segurança. Alguns deles são:
- Haste de captação (ou terminal aéreo): instalada no ponto mais alto da edificação, responsável por atrair a descarga elétrica.
- Condutores de descida: cabos que conectam a haste ao sistema de aterramento, conduzindo a corrente elétrica de forma segura.
- Conectores e suportes de fixação: garantem a união e a estabilidade dos condutores, evitando falhas.
- Caixa de inspeção: ponto de acesso para verificar e medir o sistema de aterramento.
- Eletrodo de aterramento: responsável por dissipar a energia elétrica no solo.
- Dispositivos de proteção contra surtos (DPS): protegem instalações elétricas e equipamentos contra sobretensões geradas pelas descargas.
- Barramento de equipotencialização: equaliza os potenciais elétricos, evitando diferenças que possam causar danos.
QUANDO PRECISO FAZER MANUTENÇÃO NO PARA-RAIO?
O para-raio precisa fazer manutenção periódica para garantir o funcionamento. Para isso, é necessário fazer uma avaliação da estrutura e até exigir uma reavaliação do risco (NBR 5419-2).
- Alterações na edificação
- Novos equipamentos metálicos
- Mudança de uso
O QUE DEVE SER FEITO NA MANUTENÇÃO DO SPDA?
Verificações Gerais do Sistema
- verificação de barramentos
- continuidade de proteção
- integridade do sistema de aterramento

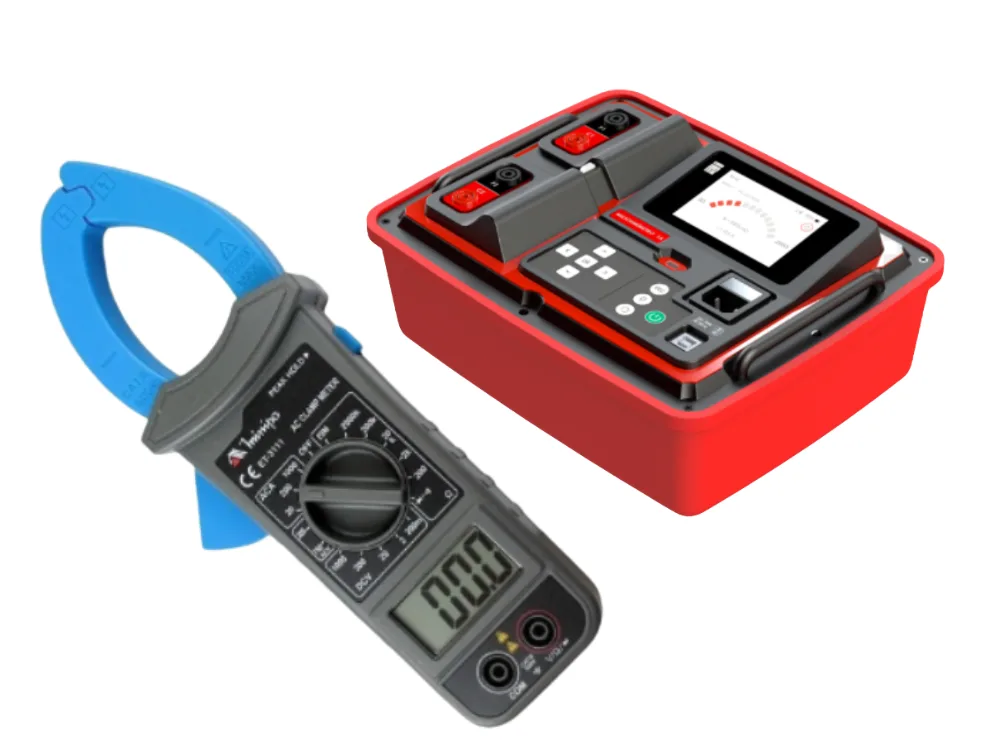

Ensaios elétricos obrigatórios
- Continuidade elétrica dos condutores
- Medição da resistência de aterramento
- Verificação de equipotencialização
Verificação do SPDA externo
Captação:
- Integridade dos captores
- Posicionamento correto
- Fixação
Descidas:
- Continuidade elétrica
- Fixação e proteção mecânica
- Ausência de corrosão
Aterramento:
- Estado dos eletrodos
- Conexões enterradas
- Resistência elétrica adequada
Verificação do SPDA interno
- Barramentos de equipotencialização
- Ligações com massas metálicas
- Interligações com sistemas elétricos
CHECAGEM DO DPS (Proteção contra surtos) – NBR 5419
- Verificar funcionamento
- Estado dos dispositivos
- Substituição quando necessário
ENVIO DE DOCUMENTAÇÃO OFICIAL APÓS A MANUTENÇÃO
A norma exige registro formal para proteção da edificação e administradores:
- Relatório técnico de inspeção
- Resultados de medições
- Identificação do responsável técnico
- Registro de não conformidades
- Recomendações
ATENÇÃO, PERIGO: ERRO CRÍTICO NO MERCADO!
Laudos simples, sem ensaios e sem ART adequada NÃO ATENDEM O CBMERJ e podem gerar multas, interdições e riscos à vida!
O QUE O CBMERJ VERIFICA NA VISTORIA (FISCALIZAÇÃO)?
O Corpo de Bombeiros, com o respaldo da NT 1-01 + NT 2-12, pode realizar fiscalizações nas edificações para garantir a conformidade com a norma. Durante a vistoria, é verificado não apenas a existência do SPDA como também se o plano de manutenção segue a NBR 5410. Sendo assim, alguns critérios são analisados como:
✔ Existência do SPDA (quando exigido)
✔ ART de instalação
✔ Relatório técnico
✔ Ensaios de continuidade
✔ Estado físico do sistema
QUAL A IMPORTÂNCIA DO PARA-RAIO?
Proteção de vidas: evita arcos elétricos, descargas e choques que podem fatalmente atingir pessoas em coberturas ou áreas de risco.
Preservação do patrimônio: evita que a descarga elétrica danifique estruturas, fachadas, antenas, telhados metálicos e sistemas elétricos internos.
Segurança para equipamentos eletrônicos: descargas atmosféricas podem gerar sobretensões que destroem painéis elétricos, sensores, máquinas e aparatos tecnológicos.
Normas legais e certificações: no Rio de Janeiro, a instalação de SPDA é exigência em código de obras ou laudos de vistoria dependendo da sua edificação.
Faça a manutenção do seu
para-raio agora!
Qualidade
A BRIGGS realiza um projeto completo de SPDA conforme normas técnicas e exigências legais. Somos credenciados pelo CREA, INMETRO e CBMERJ.
Material
Instalação qualificada com materiais certificados. Somos parceiros dos principais fabricantes do segmento
Suporte técnico
Manutenção preventiva e corretiva periódica e vistorias especializadas para emissão ou renovação de laudos de exigência.
